Elektrikli aktüatörlü sürgülü vananın akış kapasitesi, çeşitli endüstriyel uygulamalardaki verimliliğini ve etkinliğini belirleyen kritik bir parametredir. Elektrikli Aktüatörlü Sürgülü Vanaların lider tedarikçisi olarak akış kapasitesinin ne anlama geldiğini, nasıl ölçüldüğünü ve onu etkileyen faktörleri anlamak çok önemlidir.
Akış Kapasitesini Anlamak
Akış kapasitesi, belirli koşullar altında belirli bir sürede bir vanadan geçebilen akışkanın (sıvı veya gaz) hacmini ifade eder. Tipik olarak saatte metreküp (m³/h), dakikada fit küp (CFM) veya diğer hacimsel akış birimleriyle ifade edilir. Bir vananın akış kapasitesi çok önemlidir çünkü tüm boru sisteminin performansını doğrudan etkiler. Yetersiz akış kapasitesine sahip bir vana, sistemde basınç düşüşlerine, akış hızlarının düşmesine ve verimsizliklere neden olabilir.
Akış Kapasitesinin Ölçülmesi
Elektrikli aktüatörlü sürgülü vananın akış kapasitesi genellikle Cv olarak gösterilen akış katsayısı kullanılarak ölçülür. Cv değeri, 60°F sıcaklıkta, vana boyunca 1 psi'lik bir basınç düşüşüyle bir vanadan akacak olan suyun dakika başına ABD galonu (GPM) sayısını temsil eder. Daha yüksek bir Cv değeri daha büyük bir akış kapasitesini gösterir.
Cv değerini hesaplamak için formül:
[ C_v=\frac{Q}{\sqrt{\Delta P}} ]
Nerede:
- ( Q ) GPM cinsinden akış hızıdır
- ( \Delta P ) psi cinsinden valf boyunca basınç düşüşüdür
Valf üreticileri genellikle ürünleri için Cv değerlerini teknik veri sayfalarında sağlarlar. Bu değerler standart koşullar altında laboratuvar testleri yoluyla belirlenir.
Akış Kapasitesini Etkileyen Faktörler
Elektrikli aktüatörlü sürgülü vananın akış kapasitesini çeşitli faktörler etkileyebilir:
- Vana Boyutu: Daha büyük vana boyutları genellikle daha yüksek akış kapasitelerine sahiptir. Bunun nedeni, daha büyük bir valfin daha büyük bir kesit alanına sahip olması ve daha fazla sıvının geçmesine izin vermesidir. Örneğin, 10 inçlik bir sürgülü vana, 2 inçlik bir sürgülü vanadan çok daha yüksek bir akış kapasitesine sahip olacaktır.
- Valf Tasarımı: Vananın iç tasarımı da önemli bir rol oynar. Düzgün bir akış yoluna ve minimum engele sahip, iyi tasarlanmış bir vana, karmaşık veya kısıtlı tasarıma sahip bir vana ile karşılaştırıldığında daha yüksek bir akış kapasitesine sahip olacaktır. Örneğin, düz geçişli valf tasarımı, sıvının daha doğrudan akışına izin vererek daha az türbülans ve daha yüksek akış kapasitesi sağlar.
- Aktüatör Tipi ve Çalışması: Aktüatör esas olarak vananın açılıp kapanmasından sorumlu olmakla birlikte, çalışma hızı ve doğruluğu da akış kapasitesini etkileyebilir. Yavaş çalışan bir aktüatör, vanayı zamanında tam olarak açamayabilir ve bu da akış hızlarının düşmesine neden olabilir. Ayrıca hatalı bir aktüatör, vana diskini tam olarak konumlandırmayabilir, bu da kısmi tıkanmalara ve akış kapasitesinin azalmasına neden olabilir.
- Akışkan Özellikleri: Taşınan akışkanın viskozite, yoğunluk ve sıcaklık gibi özellikleri akış kapasitesini etkileyebilir. Örneğin, yüksek viskoz akışkanlar, daha az viskoz akışkanlara kıyasla bir vanadan daha yavaş akacaktır. Sıcaklık aynı zamanda akışkanın yoğunluğunu ve viskozitesini de etkileyerek akış özelliklerini daha da etkileyebilir.
- Basınç Düşüşü: Daha önce de belirtildiği gibi vanadaki basınç düşüşü doğrudan akış kapasitesiyle ilgilidir. Daha yüksek bir basınç düşüşü, vanadan sıvı akışını kısıtlayabilir. Bu nedenle boru sistemini basınç düşüşlerini en aza indirecek ve optimum akışı sağlayacak şekilde tasarlamak önemlidir.
Uygulamalar ve Akış Kapasitesi Gereksinimleri
Farklı endüstriyel uygulamalar, elektrikli aktüatörlü sürgülü vanalar için değişen akış kapasitesi gereksinimlerine sahiptir.
- Su Arıtma Tesisleri: Su arıtma tesislerinde, arıtma işleminin farklı aşamalarında suyun akışını kontrol etmek için sürgülü vanalar kullanılır. Büyük hacimli suyu verimli bir şekilde idare etmek için genellikle yüksek akış kapasiteli vanalara ihtiyaç duyulur. Örneğin bir su arıtma tesisinin giriş ve çıkış hatlarında, sürekli ve yeterli su temininin sağlanması için büyük Cv değerlerine sahip vanalara ihtiyaç vardır.
- Petrol ve Gaz Endüstrisi: Petrol ve gaz sektöründe ham petrol, doğalgaz ve rafine ürünlerin taşınmasında kullanılan boru hatlarında sürgülü vanalar kullanılmaktadır. Akış kapasitesi gereksinimleri boru hattının boyutuna ve üretim hacmine bağlıdır. Boru hattı sisteminin verimli çalışmasını sağlamak için yüksek basınç ve yüksek akış kapasiteli vanalar gereklidir.
- Enerji Üretim Tesisleri: Enerji santralleri, ister kömür yakıtlı, ister gaz yakıtlı, ister nükleer olsun, buhar, su ve diğer sıvıların akışını kontrol etmek için sürgülü vanalar kullanır. Bu vanaların akış kapasitesi, enerji üretim sürecinin düzgün çalışmasını sağlamak için kritik öneme sahiptir. Örneğin bir buhar türbini sisteminde, buhar akışını düzenlemek ve optimum güç çıkışını sağlamak için hassas akış kontrolüne ve yüksek akış kapasitesine sahip vanalara ihtiyaç vardır.
Ürün Yelpazemiz ve Akış Kapasitemiz
Elektrikli Aktüatörlü Sürgülü Vana tedarikçisi olarak müşterilerimizin farklı ihtiyaçlarını karşılamak için farklı akış kapasitelerine sahip geniş bir ürün yelpazesi sunuyoruz. BizimPaslanmaz Çelik Esnek Kamalı Sürgülü Vanakorozyon direnci ve yüksek akış kapasitesinin gerekli olduğu uygulamalar için tasarlanmıştır. Esnek kama tasarımı, sıkı bir sızdırmazlık ve sıvının düzgün akışını sağlayarak mükemmel akış performansı sağlar.
BizimPnömatik Aktüatör Sürgülü VanaHızlı açma-kapama gerektiren uygulamalar için güvenilir ve verimli bir çözüm sunar. Pnömatik aktüatör, sistemin özel gereksinimlerine göre akış kapasitesini optimize etmek üzere ayarlanabilen vana konumunun hassas kontrolüne olanak tanır.

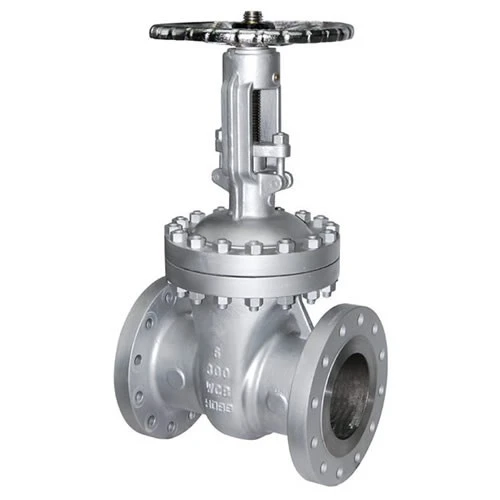

Biz de sunuyoruzKarbon Çelik Esnek Kama Sürgülü VanaYüksek basınç ve yüksek sıcaklık uygulamaları için uygundur. Karbon çeliği yapı güç ve dayanıklılık sağlarken, esnek kama tasarımı iyi akış özellikleri ve sıkı bir sızdırmazlık sağlar.
Doğru Akış Kapasitesini Seçmenin Önemi
Elektrikli aktüatörlü sürgülü vana için doğru akış kapasitesinin seçilmesi, boru sisteminin genel performansı ve verimliliği açısından çok önemlidir. Küçük boyutlu bir vana, artan basınç düşüşlerine, düşük akış hızlarına ve aşırı enerji tüketimine yol açabilir. Öte yandan, büyük boyutlu bir vana daha pahalı olabilir, daha fazla yer kaplayabilir ve doğru akış kontrolü sağlayamayabilir.
Valf seçerken gerekli akış hızı, basınç aralığı, akışkan özellikleri ve çalışma koşulları dahil olmak üzere uygulamanın özel gereksinimlerini dikkate almak önemlidir. Uzman ekibimiz projenize uygun akış kapasitesine sahip en uygun vanayı seçmenizde size yardımcı olabilir.
Çözüm
Elektrikli aktüatörlü sürgülü vananın akış kapasitesi, çeşitli endüstriyel uygulamalardaki performansını belirleyen hayati bir parametredir. Vana boyutu, tasarımı, aktüatörün çalışması, akışkan özellikleri ve basınç düşüşü gibi akış kapasitesini etkileyen faktörleri anlamak, sisteminiz için doğru vanayı seçmek açısından çok önemlidir.
Elektrikli Aktüatörlü Sürgülü Vanaların güvenilir bir tedarikçisi olarak, müşterilerimizin farklı ihtiyaçlarını karşılamak için geniş bir akış kapasitesi yelpazesine sahip yüksek kaliteli ürünler sunmaya kendimizi adadık. Uygulamanız için optimum akış kapasitesine sahip bir sürgülü vana arıyorsanız, lütfen bir satın alma görüşmesi başlatmak için bizimle iletişime geçmekten çekinmeyin. Uzman ekibimiz projeniz için en iyi çözümü bulmanızda size yardımcı olmaktan mutluluk duyacaktır.
Referanslar
- Crane Co., “Vanalar, Bağlantı Parçaları ve Boru İçinden Akışkanların Akışı”, 1988.
- Borularda Sıvı Akışı Ölçümü için ASME Standartları.
- Vana Üreticileri Birliği (VMA) Teknik Belgeleri.
